序號 |
設備名稱 規格型號 |
單位 |
數量 |
備注 |
|
1 |
水平格柵ROK1 /700/6mm，L=3750 mm |
臺 |
2 |
|
|
2 |
水平格柵全自動電控裝置 |
套 |
2 |
|
|
3 |
超聲波液位計 |
只 |
2 |
|
|
4 |
格柵驅動電機 |
只 |
2 |
|
|
5 |
清理毛刷 |
套 |
2 |
|
設備供貨范圍除主機外，還包括與主機關聯的各類附屬設備、配套控制箱等必要的配套設施；不包括設備外圍管線，電纜。
2、水平格柵過濾裝置 ，用于溢流防洪構筑物主要參數：
設計參數：
柵網孔徑 e = 6 mm
柵網長度 l = 3750mm
柵網厚度: ≧3mm
螺桿直徑 D= 700mm
安裝角度 0 °
驅動電機:
驅動功率 P=1.1 kW
額定電流 IN= 2.45 A
螺桿轉速 n=3.5 min-1
生產廠商 Bauer或同類
保護等級 IP 68
我公司提供的水平格柵設計強度能承受較大的水量，格柵****承受前后液位差≥1500mm水平格柵的半圓形過濾格網采用材質優良的不銹鋼304L打孔制成，保證網孔均勻分布，無任何毛刺、尖角等缺陷，柵網長度為3750mm，柵網厚度≥3mm。我方保證過濾網不是由不銹鋼絲機織而成。
水平格柵的過濾精度為6mm圓形孔，水平格柵過流污水中大于6mm的粗大物質保證不低于95％。
水平格柵驅動電機參照或相當于BAUER、Nord、SEW產品，防護等級為IP68.
水平格柵不銹鋼部件須有很好的防腐性能，經浸泡式酸洗鈍化處理.
3、水平格柵工作原理：

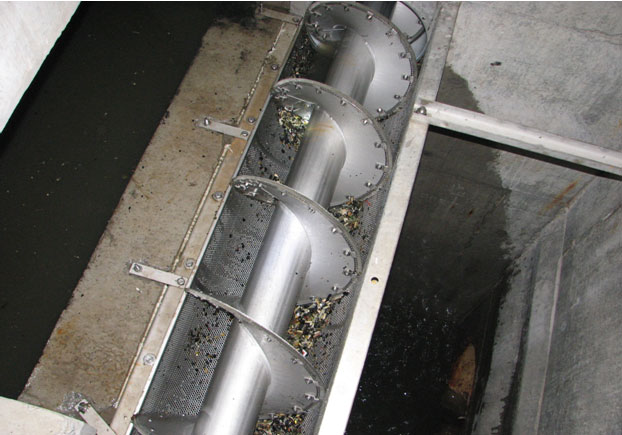

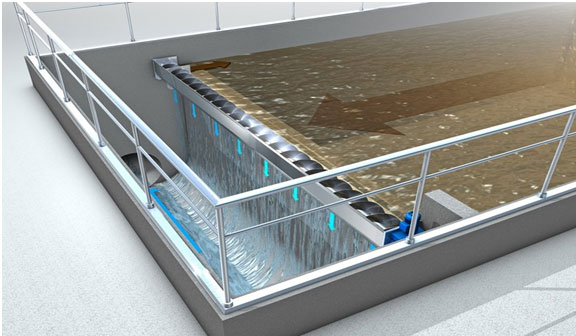

水平格柵主要由過濾網、螺旋清渣裝置組合成的一體化機械.水平格柵以水平方式直接安裝于堰后，過濾裝置安裝在溢流堰之后, 水頭損失很小。污水穿流溢流堰后安裝的曲型柵網時, 可將水中浮渣和懸浮物得以充分分離。柵網清理是由安裝在運輸螺桿片外側的防磨尼龍刷(直接和柵網相接觸)來完成。在半圓形過濾網中安裝了用于清理柵網的螺旋裝置。當污水穿流過濾網的同時，螺旋裝置將開始啟動，安裝于螺旋外源的尼龍毛刷對過濾柵網進行有效清理，同時將濾渣傳送至格柵一側. 柵渣的取出既可通過安裝排渣運輸螺桿將垃圾排入垃圾集裝箱或將柵渣返送入水渠內, 以后在污水處理廠的進水渠處再分離取出。
控制箱設在水平格柵附近，同時具備由PLC控制和狀態顯示的操作屏。
水平格柵的操作方法為PLC自動控制，在PLC自動操作方式下，格柵通過堰前水位自動控制。
控制柜按照德國UVV和VDE安全標準制作。
生產廠商：公司
箱體材質：不銹鋼.
控制柜中配置一切所需的全自動操作電器件。
主要元器件品牌：西門子、施耐德或等同并包括以下操作器件:
控制方式選擇開關具有：手動控制，自動控制，停止功能 控制柜電纜進出線采用下進，下出線方式格柵機由PLC（可編程邏輯控制器）控制，PLC品牌為西門子、施耐德、AB、GE等品牌，配置為信號燈，分別指示：工作，停止，事故，包括“機械過載、短路、缺相、高液位差等故障”等狀態.箱面提供信號指示圖例說明.箱內空氣斷路器、接觸器、熱繼電器、中間繼電器、控制開關等配電、保護、控制元件品牌為施耐德、ABB、LS等品牌.
5、超聲波液位測量探頭含探頭和數據處理器液位控制利用超聲波液位探頭，連續進行液位測量，每套配置1個探頭和1個數據處理器。
測量范圍: 0,25 – 5 m
輸出信號： 4-20 mA
保護等級: IP 65
6、無源信號操作/故障接口用于外接顯示操作/故障信號.
7、材質
主要零部件材質
|
1 |
過濾濾網 |
不銹鋼 304L |
|
2 |
螺旋體 |
不銹鋼 304L |
|
3 |
清理毛刷 |
尼龍 |
8、供貨, 安裝, 調試啟動 設備制造商負責完整的水平格柵的設備供應、指導安裝調試、試運行、驗收和人員培訓、售后服務，并配合承包人完成與其他設備的聯動工作。
安裝工作之前，用戶應做的準備工作:
依據機械安裝圖做好土建工程;
準備好腳手架或扶梯;
安裝控制柜的墻壁;
準備好起重設備和其它安裝設備;
安裝工作期間所需的水電;
疏通建筑工地上道路;
在控制柜和設備之間鋪設電纜管道（包括牽引繩）
